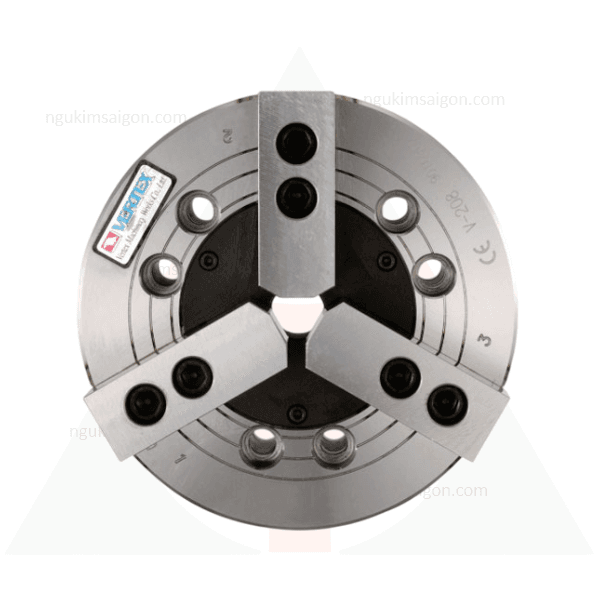

Mâm cặp thủy lực máy tiện CNC 3 chấu lỗ không thông là loại mâm cặp được điều khiển bằng xy-lanh thủy lực, chuyên dùng trên máy tiện CNC, tiện tự động hoặc trung tâm tiện.
Thiết kế 3 chấu tự định tâm, giúp định vị và kẹp chặt chi tiết tròn hoặc chi tiết có tâm kín với độ chính xác cao và tốc độ kẹp nhanh.
Loại lỗ không thông (Solid Type) phù hợp với các phôi ngắn, chi tiết đặc hoặc không cần xuyên trục, giúp tăng độ cứng và giảm biến dạng khi kẹp.
Thông số kỹ thuật (tham khảo)
| Thông số | Giá trị |
|---|---|
| Kiểu mâm cặp | Thủy lực, 3 chấu tự định tâm |
| Đường kính mâm (D) | 135 – 400 mm (tùy model) |
| Lỗ thông (Through Hole) | Không có (Solid Type) |
| Lực kẹp tối đa | 15 – 85 kN (tùy kích thước) |
| Tốc độ quay tối đa | 4000 – 6000 vòng/phút |
| Độ đảo tâm | ≤ 0.01 – 0.02 mm |
| Chất liệu thân mâm | Thép hợp kim tôi cứng, mài chính xác |
| Kiểu truyền động | Thủy lực (qua xy-lanh kéo phía sau trục chính) |
| Ứng dụng | Máy tiện CNC, trung tâm tiện chính xác |
| Thương hiệu phổ biến | Vertex, Kitagawa, Samchully, Autogrip |
| Xuất xứ | Japan / Taiwan / Korea |
Ưu điểm nổi bật
✅ Kẹp nhanh, chính xác cao, phù hợp gia công hàng loạt
✅ Thiết kế lỗ đặc (không thông) giúp độ cứng vững cao, giảm dao động khi quay
✅ Tự định tâm thủy lực, thao tác kẹp/mở phôi nhanh và ổn định
✅ Độ đảo tâm thấp, phù hợp gia công chi tiết yêu cầu cao
✅ Độ bền và tuổi thọ cao, chịu được tải lớn và tốc độ cao
Ứng dụng
Gá kẹp chi tiết tròn, đặc, ngắn trên máy tiện CNC hoặc máy tiện thủy lực
Dùng trong gia công chính xác, sản xuất hàng loạt, linh kiện cơ khí, ô tô, khuôn mẫu
Phù hợp chi tiết không yêu cầu xuyên trục hoặc phôi đặc nặng
Các model phổ biến (tham khảo)
| Model | Đường kính mâm (mm) | Kiểu lỗ | Tốc độ tối đa (rpm) | Thương hiệu |
|---|---|---|---|---|
| VSK-135 | 135 | Không thông | 6000 | Vertex |
| VSK-170 | 170 | Không thông | 5000 | Vertex / Kitagawa |
| VSK-200 | 200 | Không thông | 4500 | Vertex / Samchully |
| VSK-250 | 250 | Không thông | 4000 | Vertex / Autogrip |
