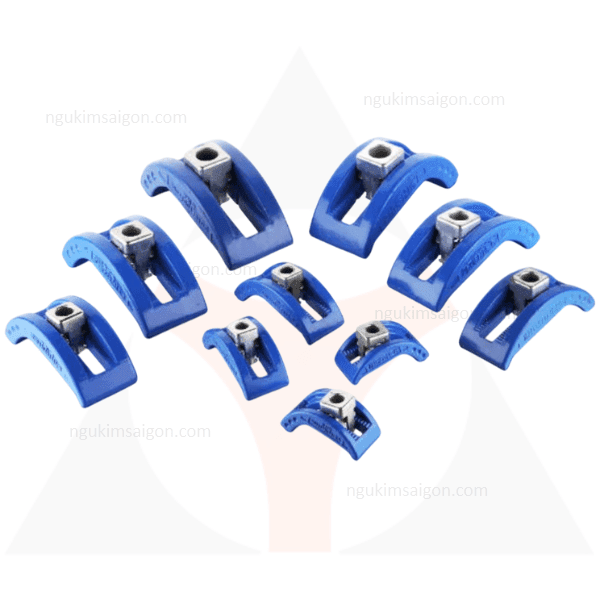

Kẹp khuôn

Kẹp khuôn

0 ₫

Cung cấp các loại kẹp khuôn (Bộ gá kẹp 52 chi tiết, kẹp khuôn nhanh) chuyên dụng cho máy CNC, máy ép nhựa. Giải pháp gá kẹp khuôn an toàn, nhanh chóng, chính xác

Danh mục: Thương hiệu:
- +
Thanh toán an toàn được đảm bảo

Mô tả

Kẹp Khuôn – Giải Pháp Cố Định Khuôn Mẫu An Toàn và Tối Ưu
Trong ngành cơ khí chính xác, gia công CNC và sản xuất ép nhựa, kẹp khuôn là tên gọi chung cho các bộ dụng cụ và linh kiện dùng để gá đặt, định vị và siết chặt khuôn mẫu lên bàn máy. Một hệ thống kẹp khuôn hiệu quả phải đảm bảo 3 yếu tố: Nhanh chóng – Chính xác – An toàn.
Dưới đây là các loại kẹp khuôn được sử dụng phổ biến nhất hiện nay.
1. Bộ Kẹp Khuôn 52 Chi Tiết (Bộ Gá Kẹp Rãnh Chữ T)
Đây là bộ dụng cụ gá kẹp đa năng và phổ biến nhất trong các xưởng gia công cơ khí.
  • Cấu tạo: Một bộ tiêu chuẩn thường bao gồm 52 chi tiết:
    • Ốc chữ T (T-Bolt): Dùng để gài vào rãnh T của bàn máy.
    • Đai ốc (Flange Nut): Dùng để siết chặt.
    • Vít 2 đầu ren (Stud): Dùng để nối dài, điều chỉnh độ cao.
    • Đai ốc nối dài (Coupling Nut): Dùng để nối các thanh vít lại với nhau.
    • Mỏ kẹp (Strap Clamp): Là chi tiết trực tiếp tì lên bề mặt khuôn để tạo lực kẹp.
    • Căn đệm bậc (Step Block): Dùng để kê và điều chỉnh độ cao của mỏ kẹp cho phù hợp với chiều cao của khuôn.
  • Ưu điểm:
    • Đa năng: Có thể kẹp được nhiều loại khuôn và phôi có kích thước, hình dạng khác nhau.
    • Linh hoạt: Dễ dàng điều chỉnh độ cao và vị trí kẹp.
    • Chi phí thấp: Là giải pháp kinh tế nhất cho việc gá kẹp.
  • Ứng dụng: Chủ yếu dùng để gá kẹp khuôn hoặc phôi trên bàn máy phay CNC, máy mài, máy khoan.
2. Kẹp Khuôn Nhanh (Quick Mold Clamp / Rapid Clamp)
Đây là giải pháp kẹp khuôn hiện đại, được thiết kế để tối ưu hóa thời gian thay khuôn trên máy ép nhựa.
  • Cấu tạo: Là một cụm kẹp thủy lực hoặc cơ khí được gắn cố định trên máy ép nhựa. Khi cần kẹp, hệ thống sẽ tự động đưa kẹp vào vị trí và siết chặt khuôn với một lực được cài đặt sẵn.
  • Phân loại:
    • Kẹp khuôn thủy lực: Sử dụng áp suất dầu thủy lực để tạo lực kẹp cực lớn và ổn định.
    • Kẹp khuôn từ: Sử dụng lực từ trường mạnh để giữ chặt khuôn (yêu cầu khuôn phải làm từ vật liệu nhiễm từ).
  • Ưu điểm:
    • Tốc độ cực nhanh: Thời gian thay và kẹp khuôn chỉ mất vài phút, giảm đáng kể thời gian dừng máy.
    • Lực kẹp đồng đều và ổn định: Đảm bảo an toàn và chất lượng sản phẩm.
    • Tự động hóa: Giảm sự phụ thuộc vào tay nghề của công nhân.
  • Ứng dụng: Phổ biến trên các máy ép nhựa hiện đại, các nhà máy sản xuất quy mô lớn cần thay khuôn liên tục.
3. Kẹp Khuôn Kiểu Kéo Đẩy (Toggle Clamp)
Loại kẹp này hoạt động dựa trên nguyên lý đòn bẩy, cho phép đóng và mở kẹp rất nhanh.
  • Cấu tạo: Gồm các tay đòn và khớp nối liên kết với nhau. Khi đẩy tay cầm, cơ cấu sẽ tạo ra một lực kẹp lớn ở đầu kẹp.
  • Ưu điểm:
    • Thao tác cực nhanh: Chỉ cần một hành động đẩy hoặc kéo tay cầm.
    • Cấu tạo đơn giản, dễ sử dụng.
  • Nhược điểm: Lực kẹp không lớn bằng các loại khác và cố định, không điều chỉnh được.
  • Ứng dụng: Dùng để kẹp các chi tiết nhỏ, đồ gá (jig) trong quá trình lắp ráp, kiểm tra hoặc gia công các chi tiết không yêu cầu lực kẹp quá lớn.
Lựa Chọn Loại Kẹp Khuôn Phù Hợp
  • Với gia công CNC, bộ kẹp khuôn 52 chi tiết là lựa chọn tiêu chuẩn và linh hoạt nhất.
  • Với sản xuất ép nhựa quy mô lớn, đầu tư vào kẹp khuôn nhanh (thủy lực, kẹp từ) sẽ mang lại hiệu quả kinh tế lâu dài.
  • Với các công đoạn lắp ráp, kiểm tra, kẹp kéo đẩy là giải pháp nhanh gọn và tiện lợi.
