Khóa Khuôn (Định Vị Mặt Phân Khuôn) – Chìa Khóa Cho Sự Chính Xác Tuyệt Đối

Trong chế tạo khuôn mẫu, đặc biệt là khuôn ép nhựa, việc đảm bảo hai nửa khuôn (khuôn đực và khuôn cái) luôn thẳng hàng và đồng tâm với nhau trong mỗi chu kỳ đóng/mở là yêu cầu sống còn. Khóa khuôn, hay còn gọi là Định vị mặt phân khuôn (Parting Line Lock), là linh kiện được sinh ra để thực hiện nhiệm vụ tối quan trọng này.

Chúng hoạt động như một “chốt chặn cuối cùng”, tinh chỉnh và khóa chặt vị trí của hai nửa khuôn tại mặt phân khuôn, đảm bảo sự ăn khớp hoàn hảo trước khi khuôn đóng hoàn toàn.

1. Tại Sao Cần Phải Có Định Vị Mặt Phân Khuôn?

Mặc dù bộ khuôn đã có chốt dẫn hướng và bạc dẫn hướng, nhưng các linh kiện này vẫn có một dung sai (khe hở) nhất định để có thể trượt lên nhau. Theo thời gian, sự mài mòn sẽ làm khe hở này lớn dần, dẫn đến các vấn đề:

Lệch khuôn (Misalignment): Hai nửa khuôn không đồng tâm, gây ra sản phẩm bị ba via (bavia), sai lệch kích thước.
Mài mòn lõi và lòng khuôn: Sự lệch tâm gây va chạm, cọ xát giữa các chi tiết lồng vào nhau (ví dụ: cổ chai và thân chai), làm mòn và hỏng các bề mặt tạo hình sản phẩm đắt tiền.
Giảm tuổi thọ chốt dẫn hướng: Chốt và bạc dẫn hướng phải chịu thêm lực ngang do lệch khuôn, gây mài mòn nhanh hơn.

Khóa khuôn giải quyết triệt để vấn đề này bằng cách định vị chính xác hai nửa khuôn ngay tại mặt phân khuôn.

2. Các Loại Khóa Khuôn Phổ Biến:

Khóa khuôn thường được lắp theo cặp (một chi tiết đực và một chi tiết cái) trên hai tấm khuôn tương ứng.

Khóa khuôn dạng thẳng (Rectangular Interlocks):
- Đặc điểm: Có tiết diện hình chữ nhật hoặc hình vuông. Chúng định vị theo hai phương X và Y.
- Ứng dụng: Là loại phổ biến nhất, được sử dụng rộng rãi cho hầu hết các loại khuôn. Chúng cung cấp một bề mặt tiếp xúc lớn, giúp chống mài mòn tốt và định vị cực kỳ vững chắc.

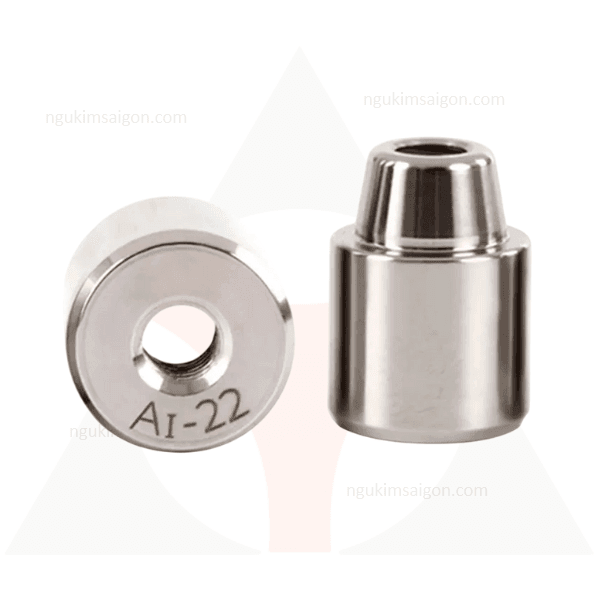

Khóa khuôn dạng côn (Tapered Interlocks):
- Đặc điểm: Có bề mặt làm việc dạng côn. Khi lắp vào nhau, bề mặt côn sẽ tự động định tâm hai nửa khuôn.
- Ứng dụng: Rất hiệu quả cho các khuôn yêu cầu độ đồng tâm cao, đặc biệt là các sản phẩm dạng tròn xoay. Chúng có khả năng tự điều chỉnh và bù trừ cho các sai lệch nhỏ.

3. Đặc Điểm Kỹ Thuật Vượt Trội:

Vật liệu chế tạo: Thường được làm từ các loại thép dụng cụ cao cấp như SKD11 (D2 Steel) hoặc các loại thép có khả năng thấm carbon.
Độ cứng và khả năng chống mài mòn: Sản phẩm được nhiệt luyện để đạt độ cứng bề mặt rất cao (thường khoảng 58-62 HRC), kết hợp với việc được bôi trơn tốt (mỡ chịu nhiệt), giúp chúng có khả năng chống mài mòn vượt trội sau hàng triệu chu kỳ làm việc.
Độ chính xác gia công: Được sản xuất với dung sai cực kỳ nhỏ (chỉ vài micron) để đảm bảo khả năng định vị chính xác tuyệt đối.

4. Lợi Ích Khi Sử Dụng Khóa Khuôn:

Bảo vệ các chi tiết lõi (Core) và lòng khuôn (Cavity) khỏi va chạm và mài mòn.
Tăng độ chính xác và tính nhất quán của sản phẩm qua từng lần ép.
Kéo dài tuổi thọ của toàn bộ bộ khuôn, đặc biệt là hệ thống dẫn hướng.
Giảm chi phí bảo trì, sửa chữa và thời gian dừng máy.

Cam Kết Của Chúng Tôi:

Chúng tôi cung cấp các sản phẩm khóa khuôn (định vị mặt phân khuôn) được nhập khẩu từ các thương hiệu hàng đầu, đảm bảo tiêu chuẩn cao nhất về vật liệu, độ cứng và độ chính xác. Hàng luôn sẵn kho với đầy đủ các mẫu mã và kích thước tiêu chuẩn.
